Santrifüj betonarme direk tasarımı

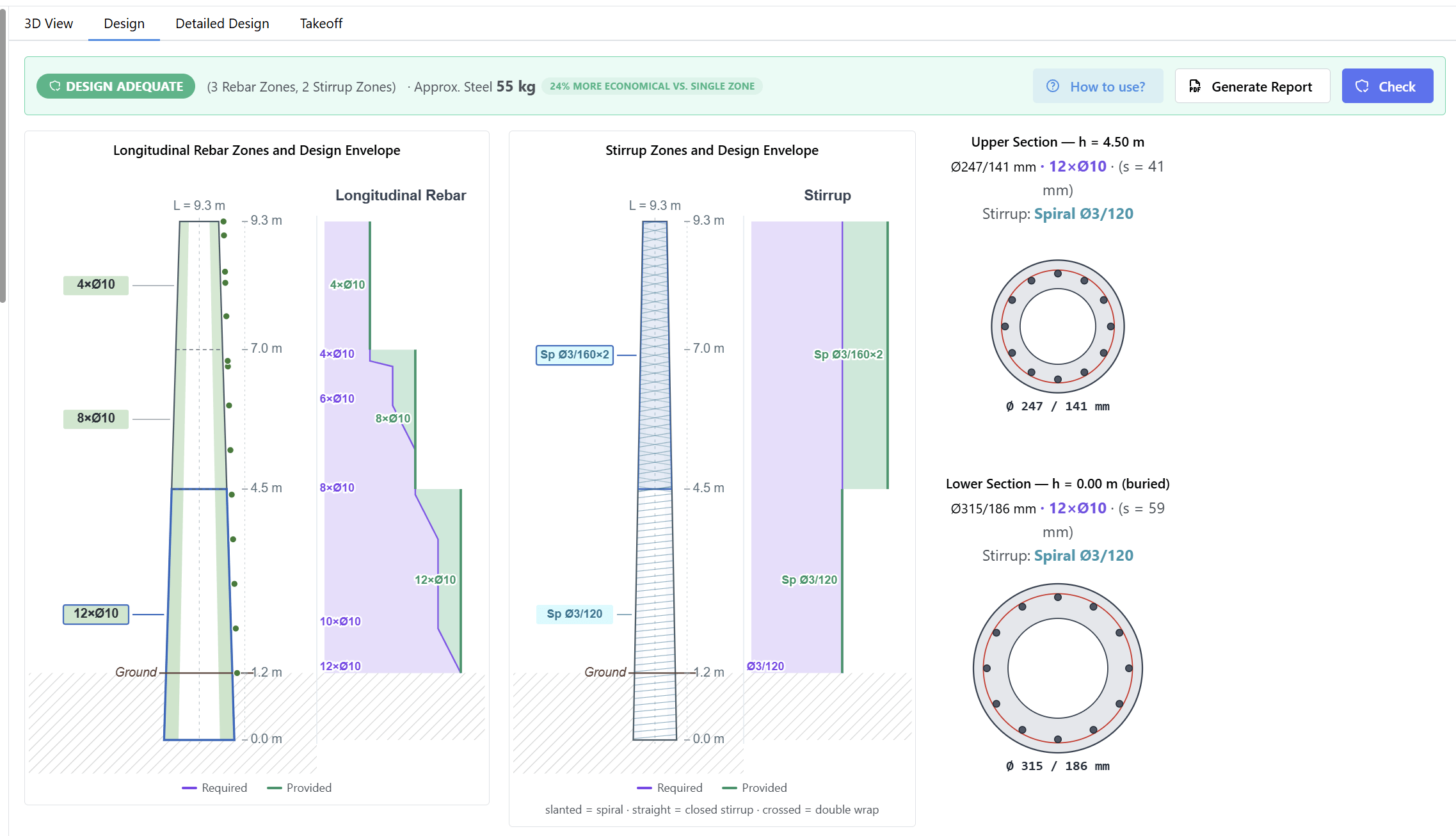

Konik santrifüj betonarme direkleri baştan sona fiber kesit altyapısıyla tarayıcınız üzerinde tasarlayın. Farklı yükler altında direk boyunca istasyon noktalarında kapasite kontrolü yapılır, TEDAŞ emniyet katsayısına göre boyutlandırılır ve donatı ile etriye bölgeleri tek tuşla optimize edilir. TS EN 12843 eğilme deneyinin yük-deplasman eğrisi önceden hesaplanır. Detaylı PDF raporu oluşturulur; beton ve donatı metrajı ile imalat detay çizimleri imalata hazır bir şekilde üretilir.
İstasyon noktalarında otomatik tasarım

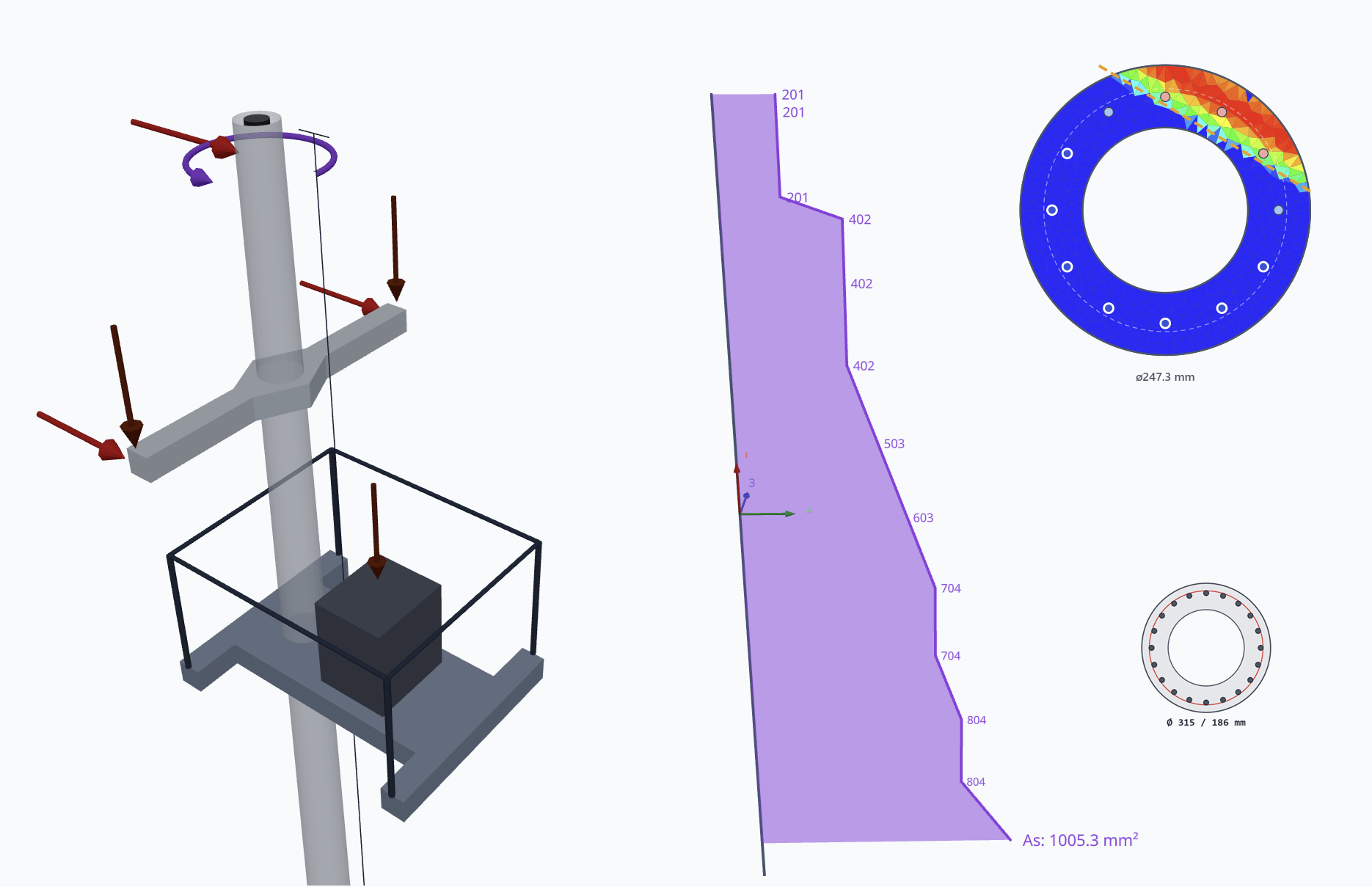

Konik direğin her seviyesinde gerekli kapasite hesabı, otomatik tasarım ve mevcut donatı kontrolü
Bölge tabanlı optimizasyon

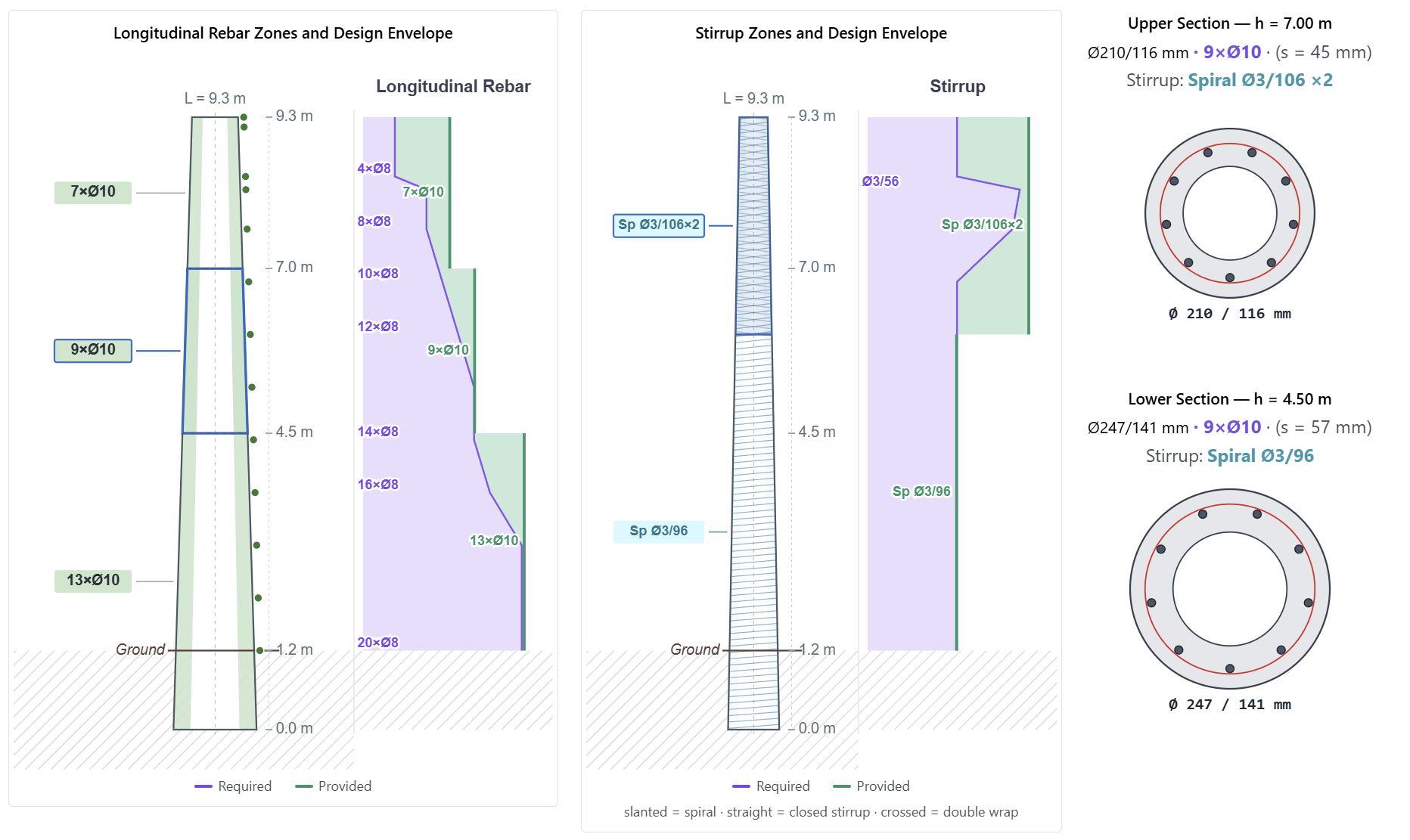

Uygulama kolaylığı ve ekonomi için boyuna donatı ve etriye bölgelerini birbirinden bağımsız olarak belirleyin. Donatı bindirmeleri ve kesimleri otomatik belirlenir. En az fire verilecek şekilde çap ve bölge önerileri grafik üzerinde sunulur.
TEDAŞ emniyet katsayısına göre tasarım
Ürün sınıfına göre (2,00 veya 2,21 emniyetli direkler) TEDAŞ tarafından verilen emniyet katsayıları TS500 kuralları ile birlikte uygulanır ve en kritik olan tasarımda kullanılır. Emniyet katsayısı, kırılma tepe kuvvetinin anma tepe kuvvetine oranı olarak raporda belirtilir.
Eğilme deneyi simülasyonu

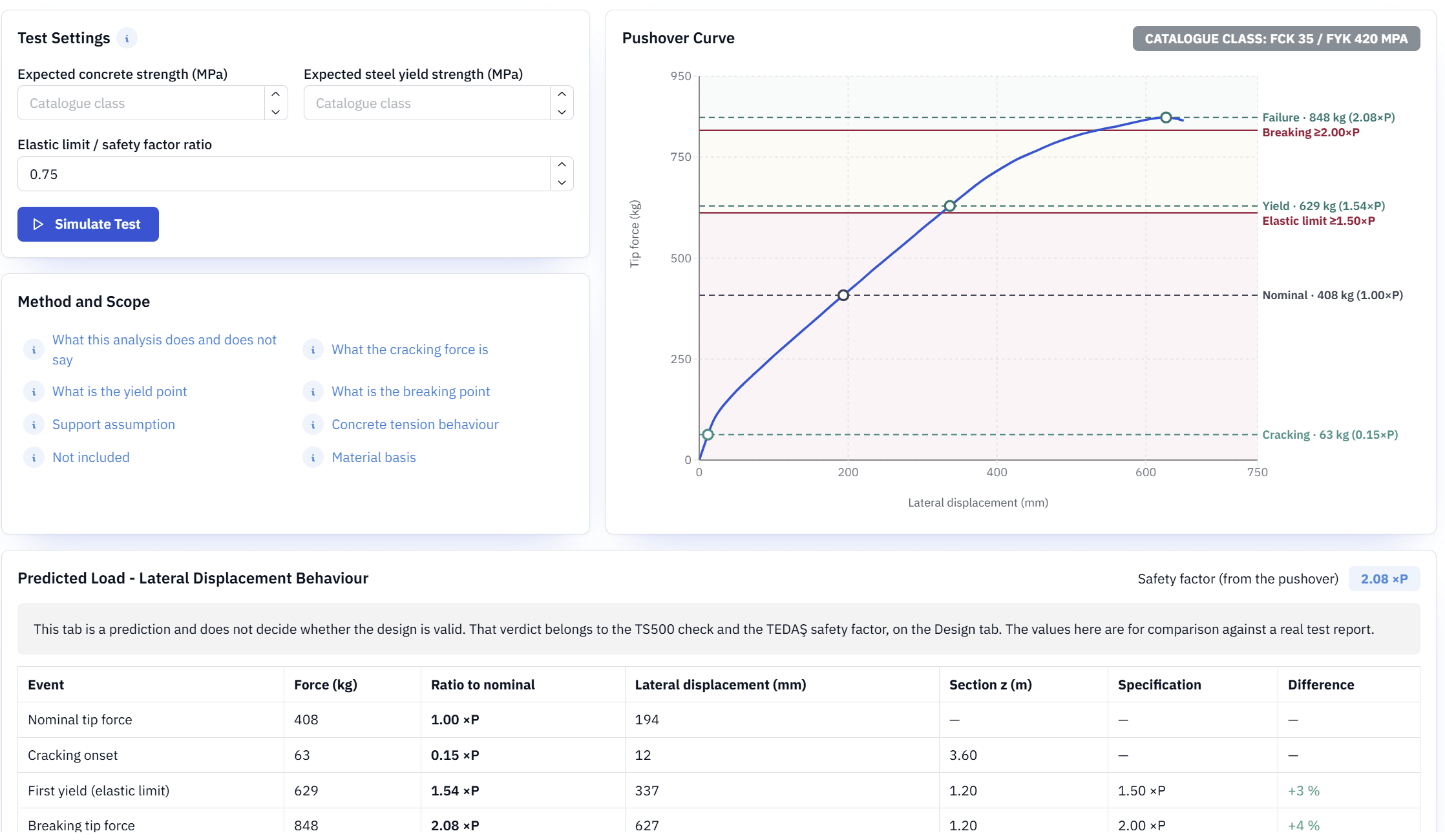

TS EN 12843 eğilme deneyinin yük-deplasman eğrisi, uyguladığınız donatı üzerinden çatlama, akma ve kırılma noktalarıyla birlikte hesaplanır. Sahada ölçtüğünüz değerler aynı grafiğe işlenerek öngörüyle karşılaştırılabilir.
Tek veya çift sarım spiral etriyeler
Uygulama kolaylığı ve artırılmış kesme/burulma kapasitesi için istediğiniz aralıkta çift veya tek sarım spiral etriye kullanın.
Detaylı donatı ve beton metrajı

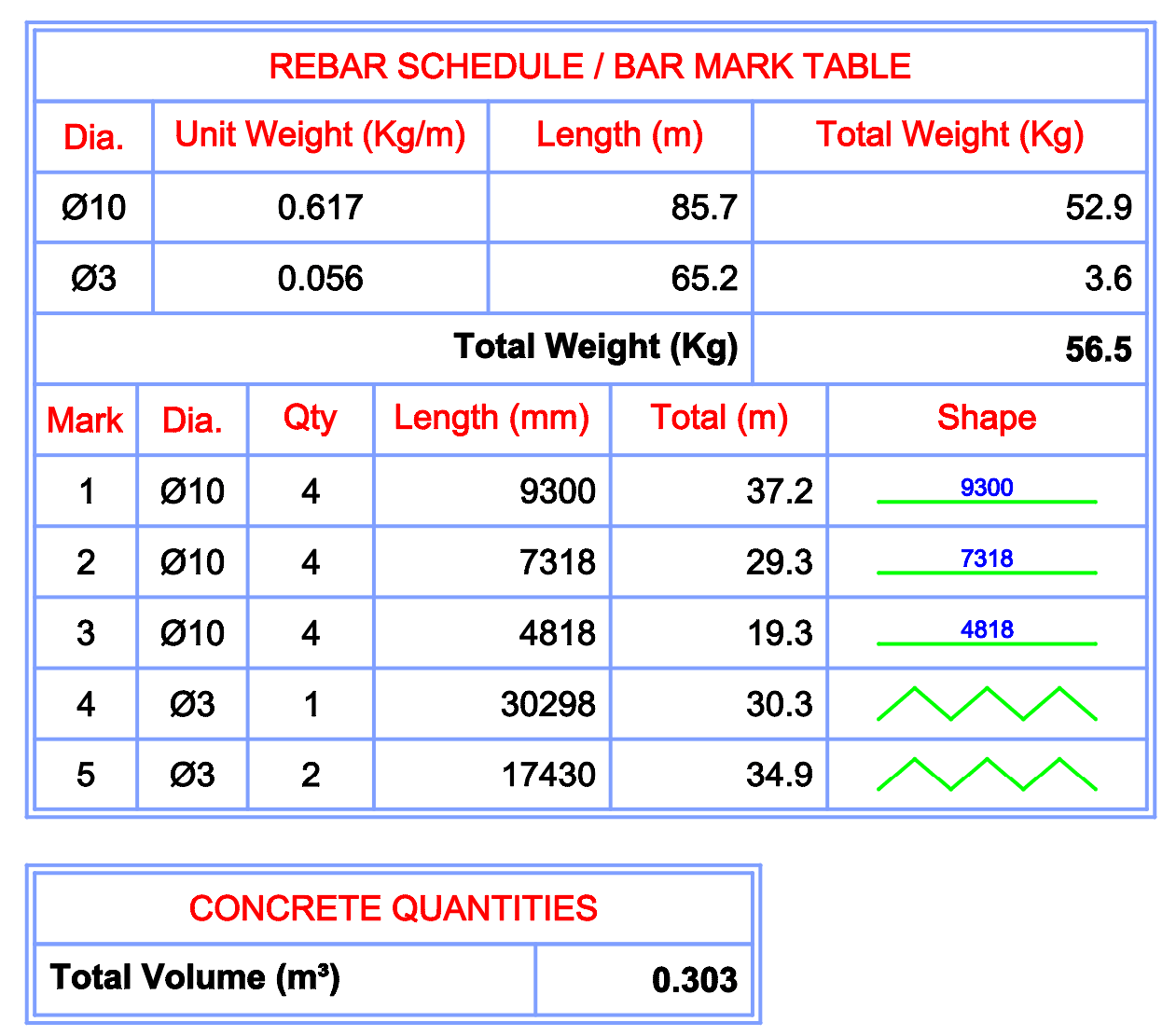

Otomatik pozlama ve detaylı donatı metrajı ve toplam beton hacmi.
İmalat detay çizimi ve iş emri

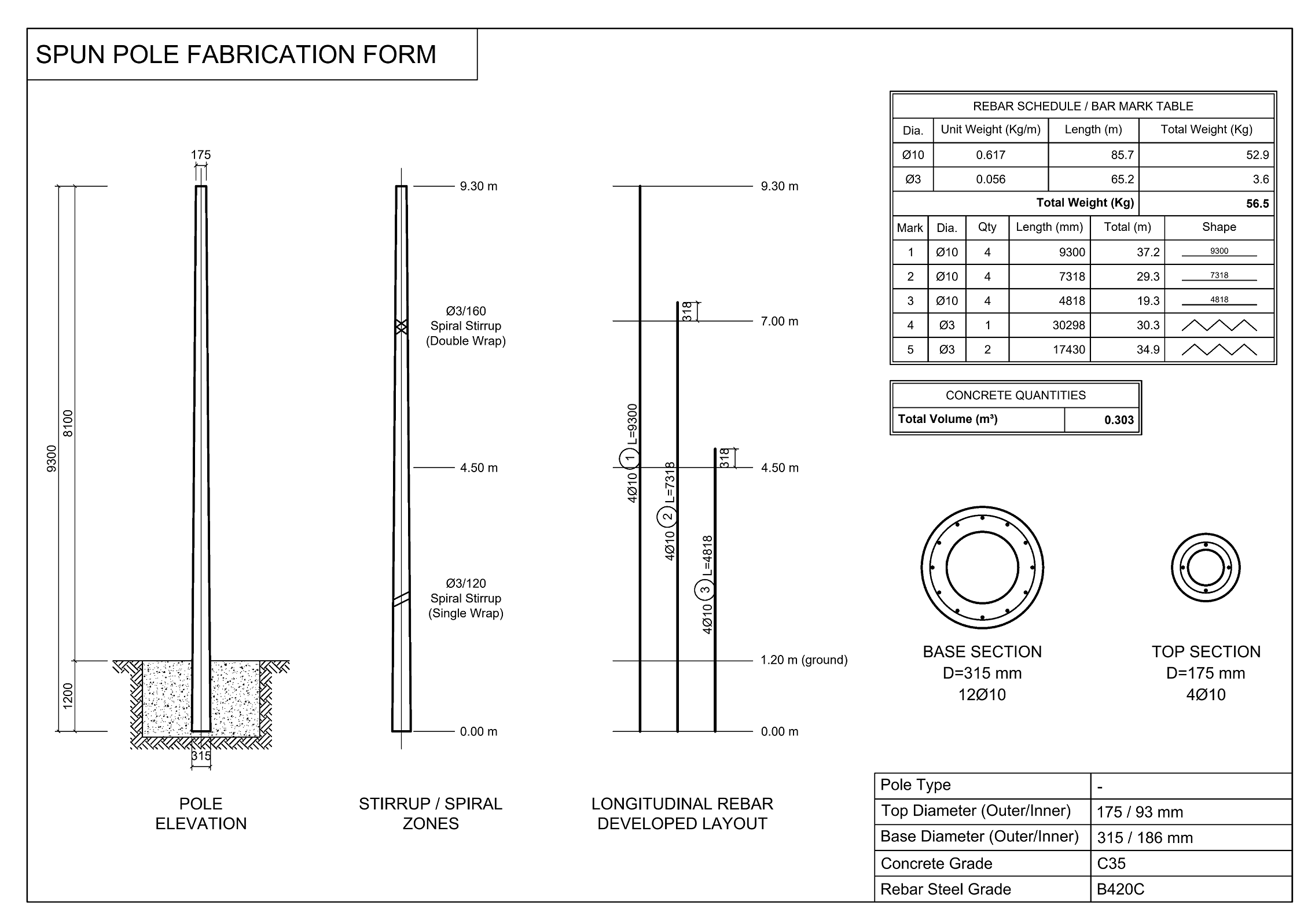

Direk görünüşü, donatı açılımları, kesit çizimleri ve metraj tablosu; çıktıya hazır kağıt düzlemine yerleştirilmiş imalat formu otomatik hazırlanır. DXF olarak indirilebilir.
Formüller ve yönetmelik referanslı raporlar

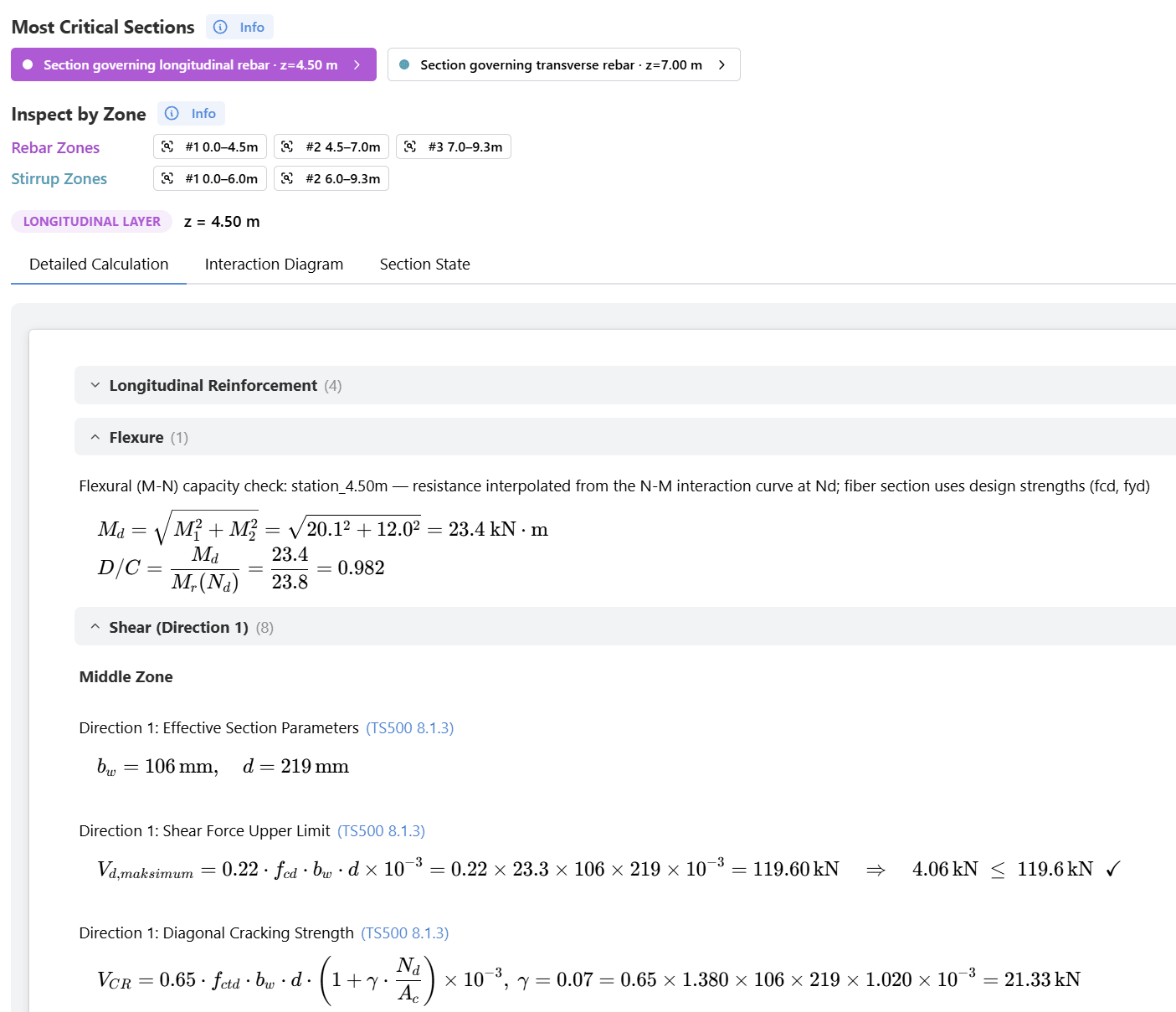

Tasarım kontrolleri açık formüller ve yönetmelik referansları ile hem arayüzde hem PDF raporlarda hem de hesabın dijital paylaşımında gösterilir. Böylece doğrulama ve denetleme kolaylaşır.
Sorular
- Santrifüj betonarme direk nedir?
- Santrifüj betonarme direk, kalıba dökülen yüksek kaliteli beton ve çelik donatının, yüksek devirde döndürülerek (savurma yöntemiyle) sıkıştırılmasıyla üretilen yapısal bir dikmedir. Merkezkaç kuvveti sayesinde iç kısmı boş ve dairesel kesitli, dış yüzeyi ise son derece pürüzsüz ve dayanıklı bir yapıya kavuşur. Santrifüj (savurma) işlemi, betonun içerisindeki boşlukları ve fazla suyu tamamen yok eder. Bu da direğe yüksek mukavemet (basınç dayanımı) ve dış etkenlere karşı üstün direnç kazandırır. Genellikle elektrik iletim-dağıtım hatlarında (AG/OG), aydınlatma sistemlerinde ve enerji nakil hatlarında kullanılır. StructuralMind, bu tür direklerin tasarımını, hesap raporlarını ve detay çizimlerini otomatik olarak hazırlamaktadır.
- Donatı ve etriye bölgesi optimizasyonu ne sağlar?
- Direğin konik yapısından dolayı tüm direk için aynı sayıda ve çapta tek bir donatı düzeni uygulanabilir ve ekonomik değildir. Donatılar üste doğru daralan kesite sığmayabilir. Ayrıca direğin her bölgesinde aynı donatı ve etriye ihtiyacı bulunmaz. Bu yüzden, StructuralMind, direk boyunca istasyon noktalarında gerçek kesitle gerekli kapasiteyi hesaplar. Ancak kullanıcının belirlediği bölgelerde sabit ve simetrik donatı ve etriye kullanır. Bindirmeleri otomatik hesaplar. Donatı kesim boyunu aşan uzunluklarda otomatik kesim ve bindirme yapılır. Böylece uygulanabilirlik ve ekonomi arasındaki denge gözetilerek en optimum çözüme ulaşılır.
- İmalat çizimi hazırlanıyor mu?
- Evet. Direk görünüşü, donatı açılımları, kesit çizimleri ve metraj tablosu; çıktıya hazır kağıt düzlemine yerleştirilmiş imalat formu otomatik hazırlanır. DXF olarak indirilebilir.
- Direğim TEDAŞ deneyini geçer mi?
- Eğilme deneyi fiziksel bir parti kabul deneyidir ve yerini hiçbir hesap alamaz. StructuralMind size deneye girmeden önce nerede durduğunuzu gösterir. TEDAŞ-MLZ/99-34 md. 2.12'nin tanımladığı emniyet katsayısı, yani kırılma tepe kuvvetinin anma tepe kuvvetine oranı hesaplanır ve tasarım seçtiğiniz hedefe göre boyutlandırılır. Ayrıca TS EN 12843 md. 5.5.2 eğilme deneyinin yük-deplasman eğrisi öngörülür; sahada ölçtüğünüz değerleri aynı grafiğe girip karşılaştırabilirsiniz. Simülasyon bir kabul kararı vermez, deneyin ne göstereceğini önceden okumanızı sağlar.
- Bölge optimizasyonu neyi optimize ediyor?
- Ödediğiniz iki maliyeti birden gözetir: satın aldığınız çeliği ve işçiliği. Gerekli donatı zarfı direk boyunca sürekli değişirken, atölyede sabit donatılı bölgeler üretilir. Program her bölge sayısı için en az çelikli düzeni hesaplar, aday çapları yan yana koyar ve çubukların 12 m'lik piyasa boyundan nasıl kesileceğini de fiyata katar. Çünkü teorik metrajı düşüren bir düzen, kesim artığı yüzünden daha pahalıya gelebilir. Öneri en az çelikli, eşitlik durumunda en az bölgeli düzeni işaret eder; bölge sayısı ile metraj arasındaki eğrinin tamamı ekranda olduğu için son karar sizde kalır.
- Bu hesap ücretsiz mi sunuluyor?
- Santrifüj Betonarme Direk Tasarımı, Engineer paketinde özel mühendislik hesabı olarak yer alır. Ücretsiz deneyebilirsiniz.
